Kobre txirikordadun alanbre laua edo kobre txirikorda biribila aukeratzeko gakoa zure aplikazioaren eszenatokiak kontaktu-eremua eta egitura-egonkortasuna gehiago balioesten dituen zehaztea da, edo tolestearen malgutasuna eta kablearen erosotasuna gehiago baloratzen dituen.

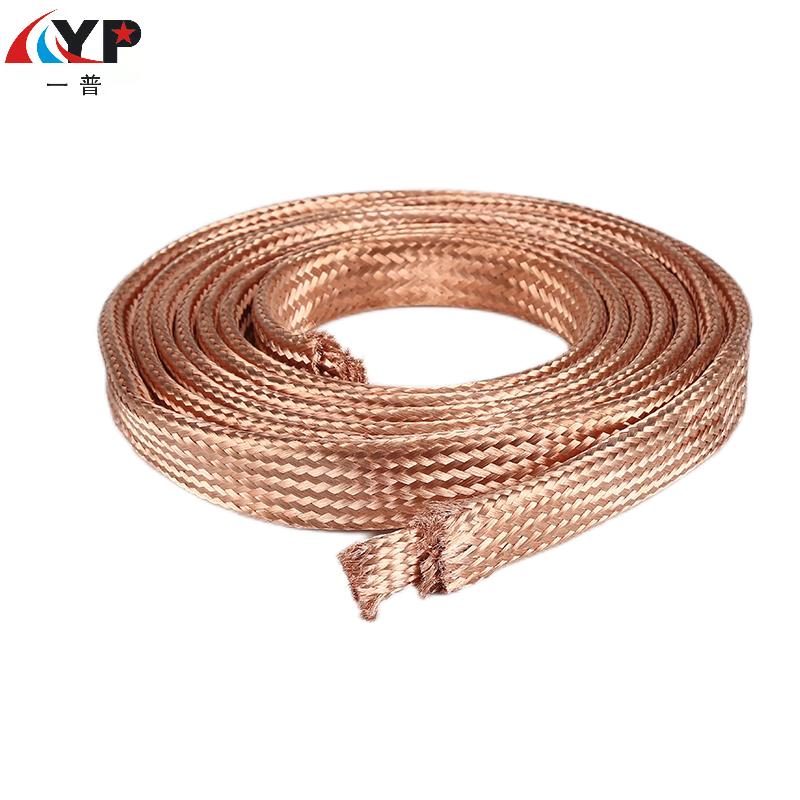

Kobre txirikordatutako alanbre laua- Konexio finkoetarako egokia, korronte handiko eta lurrikararen aurkako aplikazioetarako
Egoera hauek aurkitzen badituzu, lehenetsi hari lauak:
-Konektatutako objektuak plaka lauak dira, hala nola transformadoreen irteerako lineak, kommutagailuen barrak eta etengailuen kontaktuak. Forma laua ezin hobeto molda daiteke, kontaktu-eremua handitu eta kontaktu-erresistentzia murrizten du.
-Ekipoan dardara dago, adibidez, motorrei edo diesel motor handiei konektatzean. Bere ehuntze-egiturak bibrazioak modu eraginkorrean murrizten ditu eta nekearekiko erresistenteagoa da kate bakarreko kobrezko barrak baino.
-Soletasuna saihestu beharra: ez da erraza moztu ondoren sakabanatzea, eta hari-muturrek ez dute tratamendu berezirik behar instalazioan, eragiketa erosoagoa eginez.
-Korronte handia garraiatzea: korronte handiko agertokietan (esaterako, ehunka edo are milaka ampereko), hari lauek beroa xahutzeko eremu handiagoa dute eta normalean korrontea garraiatzeko ahalmen hobea dute sekzio bereko hari zirkularrak baino.

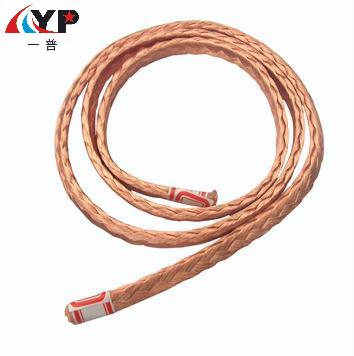

Kobrezko txirikordatutako alanbre biribila- Kableatu malguetarako, mugimendu-konexioetarako eta espazio estuetarako egokia
Ezaugarri hauek betetzen badira, lerro zirkularrak aukera egokiagoak dira:
-Kableatzeko espazioa estua eta bihurgunetsua da, hala nola, armairu elektrikoen izkinetan eta kanalizazioa instalatzeko beharra. Hari biribilen egitura bihurritua oso biguna da eta makurtze-erradio oso txikia du.
-Konektatzeko osagaiek mugimendua behar dute, hala nola, motorrentzako ikatz-eskuilak eta robotentzako artikulazio aktiboak. Hari zirkularren malgutasunari esker, behin eta berriz makurduran apurtzeko joera gutxiago dute.
-Instalazio-bidea ez da finkoa: konexioaren posizioa tokian bertan egokitu behar bada, hari biribila errazagoa da eskuz tolestu eta moldatzeko.
-Kableatu-eskakizun unibertsalak: Hari malgu unibertsal gisa, ohiko osagai elektriko ezberdinak konektatzen ditu.
Laburpena:
1. urratsa: begiratu konexio terminalaren forma
-Terminal laua bada (esaterako busbarra, kobrezko busbarra) → aukeratu hari laua.
-Borne zirkularra bada (terminal zutabea edo torlojua, esaterako), biak erabil daitezke, baina hari zirkularrak malguagoak dira, eta hari lauak mutur zirkularrekin oztopatu behar dira.
2. urratsa: egiaztatu instalazioaren bidea eta ingurunea
-Ibilbidea finkoa, zuzena edo apur bat kurbatua da → aukeratu marra laua.
-Ibilbidea konplexua da, hainbat bihurgune behar ditu edo zulo estuetatik igarotzen da → marra zirkular bat aukeratu.
